Wasserrecycling, -behandlung und Wiederverwendung

Das Wasserrecycling- und Wiederverwertungssystem wird hauptsächlich für die Wäsche von PET-Flaschen verwendet, die viel Abwasser erzeugen.Nach der Abwassermenge und dem SchadstoffindexWir machen und entwerfen ein gesetztes Wasseraufbereitungssystem, das geplant ist.und ein Teil wird bis zur Norm entladen.

Gestaltungszeichen

1. Gemäß den Anforderungen an die Abwasserqualität und -behandlung ist der Prozessweg angemessen auszuwählen, die Behandlungstechnologie fortgeschritten,und die Qualität des behandelten Wassers muss dem Abflussstandard entsprechen..
2Unter der Voraussetzung, daß die Behandlungsanforderungen erfüllt werden, werden die ursprünglichen Anlagen so weit wie möglich genutzt, um die Investition zu verringern.und die Anforderungen an die Schönheit der Pflanze berücksichtigt werden.
3. Bequeme Bedienung und Verwaltung, einfache Bedienung und einfache Wartung. Die Geräte sind von hoher Qualität, guter Leistung und stabiler Bedienung.

Konstruktionsparameter

1Abwasserquelle: aus Kunststoffrecyclinganlagen
2.Konzipierte Aufbereitungskapazität:10-50m3/h
3.Abwasserqualität

Spezifikationen

Behandlungstechnik
Bei unserem Wasserfiltersystem besteht das Hauptziel darin, das SS aus dem Wasser zu entfernen und den Wirkstoff im Wasser zu halten.und Luftflotationsbehandlung

Verarbeitungsfluss:

Prozessbeschreibung

Das Abwasser aus der Waschleitung wird zunächst in den Abwasser-Sammelbecken zur Sammlung und vorübergehenden Lagerung abgelassen.
Schritt 1: der Abwasserförderer zur Schlackfiltermaschine für die Fest-Flüssigkeitstrennung durch die Wasserpumpe, die größeren Partikel in die Schlackentnahmebox,und das Abwasser in den Sedimentationsbehälter;
Schritt 2: Nach dem Abwasser in den Sedimentationsbehälter, entsprechend dem Online-PH-Meter Rückkopplungsdatum, automatisch Säure hinzugefügt und den PH-Index auf neutral einstellen,Dann wird dem Flockenstoff und den Koagulanzien die Flockenreaktion zugesetzt..
Die meisten der kondensierten Flocken sinken, und das klare Wasser schwimmt nach oben und in den Luftflotationsbehälter, um die Trennung von Schlamm und Wasser zu realisieren,und das Schlammwasser wird regelmäßig in den Schlammbehälter abgelassen;

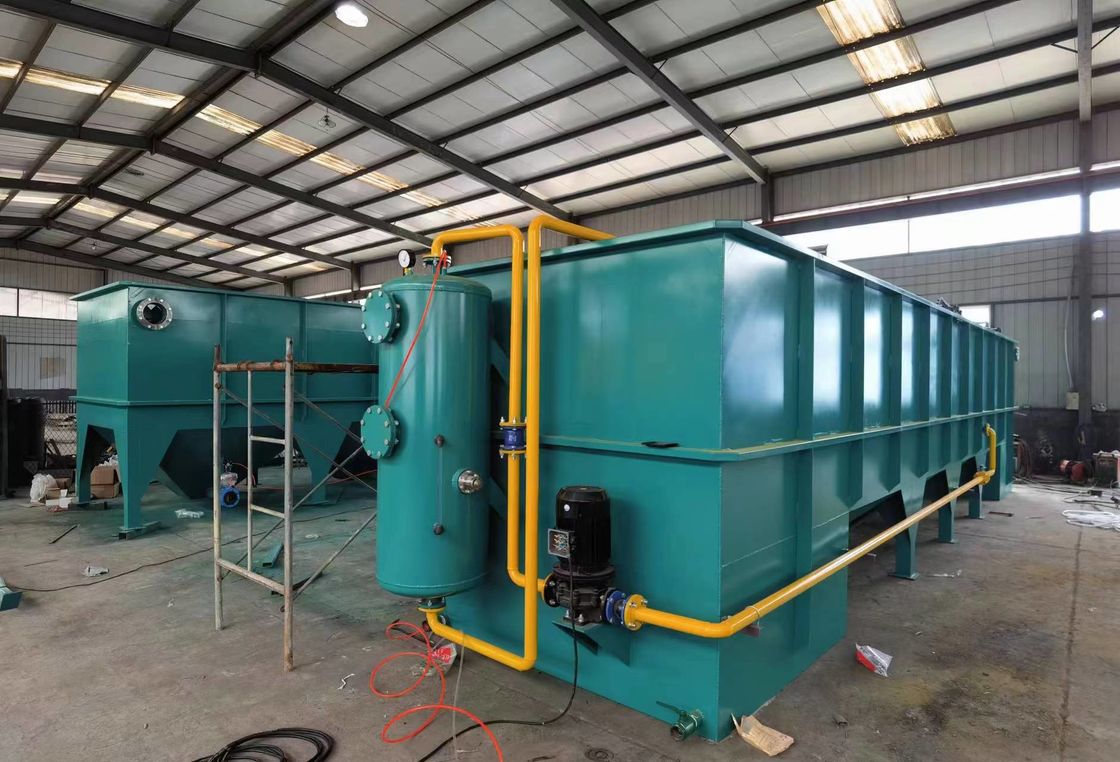

Schritt 3:Reinwasser in den Luftflotationsbehälter, und wenn Druckluft mit Wasser gemischt wird, entstehen Mikroblasen.Die restlichen feinen Partikel und die schwimmende Substanz schweben durch Luftblasen an die Oberfläche des Pools, werden dann durch die Schraubeinrichtung entladen; nach der Behandlung wird das saubere Wasser in den Wasserbecken zur vorübergehenden Lagerung gebracht.
Schritt 4: Das saubere Wasser wird durch die Hochdruckpumpe zum Filter transportiert und das gefilterte Wasser geht zurück in die Waschleitung.
Der Schlamm, der durch den Sedimentationsbehälter und die Luftflotation in den Schlammbehälter erzeugt und durch die Schlammentwässerungsanlage entwässert und dann regelmäßig zur Behandlung transportiert wird.

2Einführung in die Hauptprozesse:

a.Abwasseraufnahmebehälter (von dem Kunden vorbereitet)

Es dient hauptsächlich zur Sammlung des Abwassers, das aus der Waschleitung entlassen wird, und fungiert auch als Wasserspeicher der Abwasserheberpumpe, die die Funktion hat, den Durchfluss zu puffern,Regulierung des Wasservolumens, und die Wasserqualität homogenisieren.
Zeitdauer des Aufenthalts: weniger als 2 Stunden
Integriertes Abwasserwasserwasserwasserwasserbecken*1Set,Effektives Volumen: 40m3
Material: Beton
Form:Undergrund

b.Aufzugspumpe

Es wird verwendet, um das Abwasser zum Sedimentationsbehälter zur Behandlung zu heben.Der automatische Start und Stopp kann durch den in der Regulierungsanlage eingestellten Höhenmessgerät realisiert werden, wodurch die manuelle Bedienung reduziert wird.
Integrierte Abwasserheberpumpe*2se (eine zur Verwendung, die andere zur Bereitstellung)
Leistung:5.5 kW

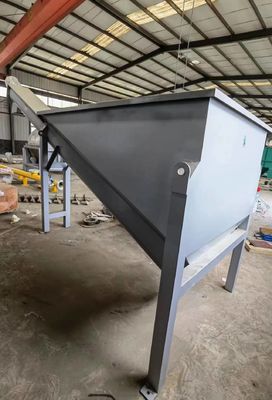

c. Schlackfiltermaschine

Die Schlackfilteranlage ist an der Vorderseite des Wasseraufbereitungssystems eingerichtet, hauptsächlich zur Trennung der größeren Partikel im abgelassenen Abwasser,der für die anschließende Sedimentationsbehandlung von Vorteil ist und die Verstopfung und Abnutzung der anschließenden Anlagen verringert.
Modell:PRLZ-Serie*1 Satz Hauptmaterial:SUS304

d.Integrierter Sedimentationsbehälter

Der integrierte Sedimentationsbehälter verfügt über einen schrägen Sedimentationsbehälter, der am vorderen Ende des Reinigungssystems angebracht ist.die besten Bedingungen für eine anschließende Sedimentationsreaktion bietenIn diesem Verfahren wird der PH-Wert im Reaktionsbehälter mit der Säure-Dosierpumpe verzahnt, um die automatische Anpassung des PH zu realisieren.
Gleichzeitig können durch Zugabe von Flockulanten und Koagulanzien SS im Abwasser geronnen und abgeschieden und Schlamm und Wasser durch Schwerkraft getrennt werden, um die Wasserqualität zu klären.
Verarbeitungskapazität: 20 m3/h 1 Satz
Außenabmessungen:L11000*W2000*H3500
Material:Kohlenstoffstahl + Korrosionsschutz
Schlammentladung:Das Schlammentladungsventil ist ein elektrisches Ventil, das regelmäßig automatisch Schlamm entlässt.

f. Reinwasserbehälter

Es dient hauptsächlich zur Sammlung des behandelten Recyclingwassers und dient auch als Reservoir für die saubere Wasserpumpe.
Zeitdauer des Aufenthalts: 2 Stunden
Wirkungsvolumen: 40 m3
Material:Kohlenstoffstahl gegen Korrosion
Abmessungen: L4000*W2000*H1500

g.Reine Wasserpumpe

Es wird verwendet, um das behandelte Recyclingwasser zur Reinigungsleitung wiederzuverwenden.Hochspannungsmelder und Niedrigspannungs-Pumpenstillstand können durch den in der Regulierungsanlage eingestellten Spannungsmessgerät realisiert werden.
Qty.:2set ((Ein für den Einsatz, das andere für die Sicherung)
Leistung:5.5 kW

h.Filter

Das behandelte Abwasser wird tief gefiltert und verwendet Quarzsand als Filtermaterial. Das Wasser fließt durch den internen Wasserverteiler und den Wasserkollektor.und eine Hochgeschwindigkeitsfiltration im Behälter erfolgt, die Partikel effektiv entfernen und Trübung reduzieren kann.
Menge: 1 Satz
Modell:DMF3224-1A
Material:Kohlenstoffstahl gegen Korrosion

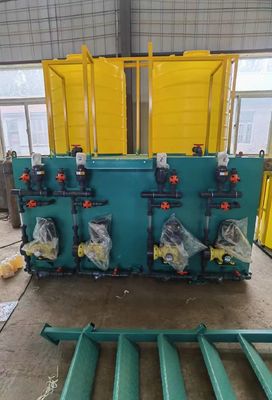

.Dosierungssystem

Die Dosiervorrichtung besteht aus einer Messpumpe, einem Reagenzfass, einem Rührgerät usw. und dient zur quantitativen Dosierung des Reagenzmittels.PAC ist ein Flockstoff mit starker Adsorptionsleistung, das sich mit Schwefelkörpern in Wasser koagulieren und adsorbieren kann, um die Schwefelkörper zu destabilisieren und abzusiedeln; anionisches PAM ist ein Koagulans,die in Kombination mit einem Flockmittel zur Verbesserung der Sedimentation von Flocken und zur Erleichterung der Klärung der Wasserqualität verwendet werden kannDer automatische Säurendosierer wird verwendet, um den pH-Wert des Abwassers auf Neutralität anzupassen.und die automatische Dosierung erfolgt über die Online-PH-Anlage.
Menge: 4 Sätze
PAM Automatisches Dosiergerät: 2 Sätze Dreifach-Automatik, 304 1000L
PAC Automatische Dosiervorrichtung:1 Satz Doppelbehälter-Doppelpumpe PE 2000L

Automatische Säure-Dosiervorrichtung:1 Satz Einfachbehälter-Doppelpumpe PE 500L

j.Schlammbehandlungssystem

Das Schlammbehandlungssystem besteht aus einem Schlammverdickungsmittel und einer Filterpresse.
Der Schlammverdickungsbehälter dient zur Lagerung des Schlamms, der durch die physikalische und chemische Reaktion des Sedimentationsbehälters und des Luftflotationsbehälters entsteht.Der Schlamm wird durch die Schlammpumpe zur Dehydrierung zur Filterpresse transportiert., und der entwässerte Schlamm wird zur Behandlung nach außen transportiert
